Estructura de acero galvanizada del sistema fotovoltaico de la estructura de soporte del panel solar
| Lugar de origen | China |
|---|---|
| Nombre de la marca | GUANGXIN |
| Certificación | ISO9001 |
| Número de modelo | SOLAR-ACERO-01 |
| Cantidad de orden mínima | 50 toneladas |
| Precio | USD100 to USD150 per ton |
| Detalles de empaquetado | manojos |
| Tiempo de entrega | 20-30 días |
| Condiciones de pago | T/T, L/C, Western Union, MoneyGram |
| Capacidad de la fuente | 1000 toneladas de mensual |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Material | Acero dulce estructural con bajo contenido de carbono | Acabado de la superficie | Galvanización de la inmersión caliente |
|---|---|---|---|
| Diseño | Personalizado a los dibujos | Dimensiones | Personalizado a los dibujos |
| Solicitud | Granjas de energía solar, plantas de energía fotovoltaica |
Descripción de producto

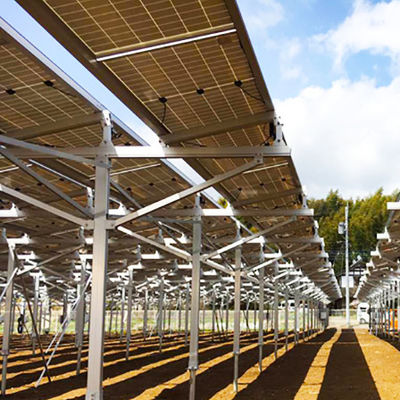

Estructura de acero galvanizada del sistema fotovoltaico de la estructura de soporte del panel solar
Como energía renovable y sostenible, la energía solar es cada vez más popular y aplicable en el mundo, los sistemas fotovoltaicos de paneles solares son muy importantes para construir una central eléctrica.Para soportar los paneles solares, se requiere una buena estructura de acero.
Somos fabricantes profesionales de todo tipo de estructuras de acero, incluidas torres de telecomunicaciones, torres de transmisión de energía, torres de turbinas eólicas, estructuras de paneles solares, marcos de pórticos de tráfico y otros productos relacionados.Podemos fabricar estos trabajos de acero de acuerdo con los diseños, dibujos y requisitos del cliente.
Las estructuras de soporte fotovoltaico del panel solar generalmente están hechas de vigas I, vigas tipo C, vigas CHS, SHS y RHS y otros materiales de acero.
Especificaciones técnicas de los materiales de acero galvanizado para la fabricación de estructuras de soporte de paneles solares
| Estructuras de acero galvanizado | ||
| 1. Materia | ||
| Placas o tubos de acero con bajo contenido de carbono estructural soldable | ||
| 2. Grado | Estructura principal | Tirantes |
| GB/T1591:Q345B | GB/T 700:Q235B | |
| ASTM A572 Gr50 | ASTM A36 | |
| EN10025: S355JR, S355J0, S355J2 | EN10025: S235JR, S235J0, S235J2 | |
| 3. Velocidad del viento de diseño | Hasta 250 km/h | |
| 4. Desviación admisible | 0,5 ~ 1,0 grados @ velocidad operativa | |
| 5. Fuerza de tensión | 470~630MPa | 360~510 MPa |
| 6. Límite elástico | 355MPa | 235MPa |
| 7. Elongación (%) | 24 | 20 |
| 8. Resistencia al impacto KV (J) | 27(20°C)---Q345B(S355JR) | 27(20°C)---Q235B(S235JR) |
| Pernos tuercas | ||
| 9. Grado | Grado 4.8, 6.8, 8.8 | |
| 10. Normas de propiedades mecánicas | ||
| 10.1 Pernos | ISO 898-1 | |
| 10.2 Tuercas | ISO 898-2 | |
| 10.3 Arandelas | Norma ISO 6507-1 | |
| 11. Estándares para dimensiones | ||
| 11.1 Pernos | DIN7990, DIN931, DIN933 | |
| 11.2 Tuercas | ISO4032, ISO4034 | |
| 11.3 Arandelas | DIN7989, DIN127B, ISO7091 | |
| Soldadura | ||
| 12. Método | Soldadura por arco protegido con CO2 y soldadura por arco sumergido (SAW) | |
| 13. Estándar | AWS D1.1 | |
| galvanizado | ||
| 14. Estándar de galvanización de perfiles de acero. | ISO 1461 o ASTM A123 | |
| 15. Estándar de galvanización de pernos y tuercas. | ISO 1461 o ASTM A153 | |
