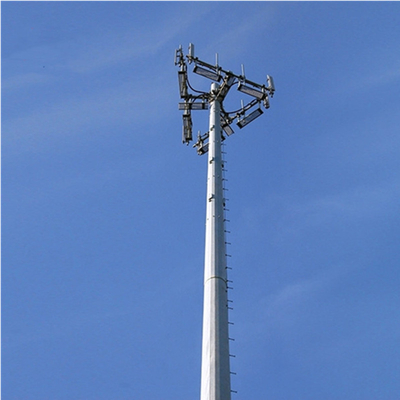

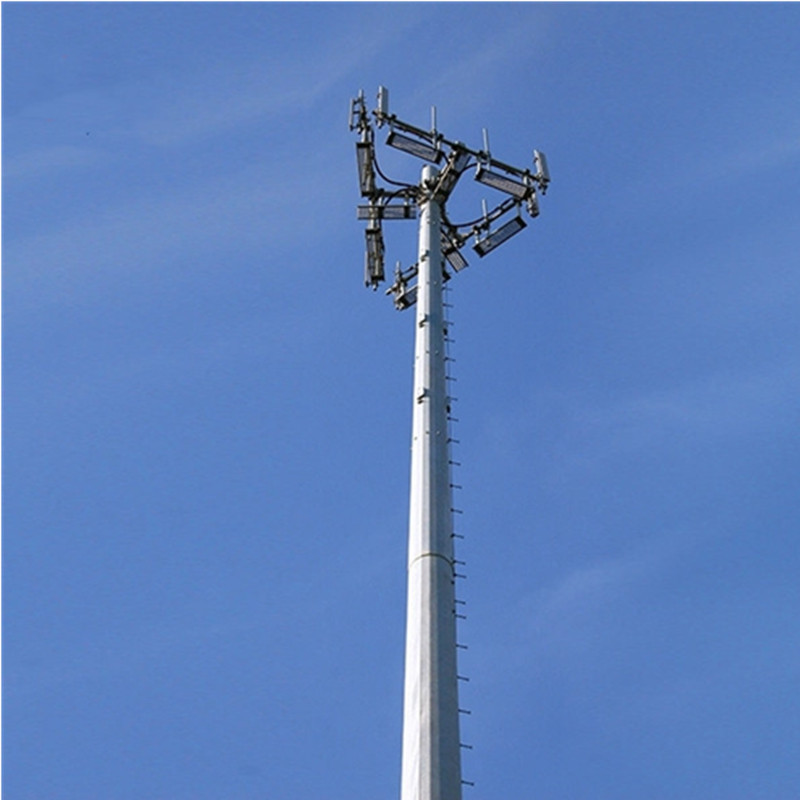

torre de antena monopolar de acero de la alta transmisión del palo de los 20m para la comunicación
La sola torre del tubo, también llamada torre monopolar, es un tipo de uso general. Pertenece al campo de la tecnología de la torre del tubo, incluyendo cuerpo de la torre y la plataforma de funcionamiento encima de la torre. En la parte inferior y en la plataforma de trabajo de la torre, hay una puerta que se abre respectivamente, ayuda de antena se fija en la cerca de la plataforma.
La altura de la torre de Guyed y el monopolares son generalmente más bajos que el tipo del transmisor de la torre de torre autosuficiente y diseñado a deriva la carga más ligera de la clase de torre del transmisor autosuficiente, de modo que la clase estos dos de torres no pueda a derive la carga pesada como la antena que tengan la dimensión y grande pesado.
Características de producto:
1. Las solas torres del tubo son solos tubo y accesorio consistidos en, y los materiales principales son hechos generalmente doblando de la placa de acero.
2. La sección de la torre es círculo o polígono, conectado por el reborde interior, fuera del reborde o del enchufe.
3. La escalera y la plataforma del resto se pueden fijar dentro de la torre, y los equipos de comunicación se pueden también fijar allí con alta seguridad.
4. Según la opción de los clientes, la escalera se puede colocar dentro o afuera.
5. Con concepto de diseño y método internacionales avanzados del cálculo, la cuesta de la torre se puede ajustar de acuerdo con la geología y el clima.
6. Conveniente y seguro instalar, cubierta de la pequeña área, y fácil seleccionar el sitio.
Especificación de la sola tubería de acero monopolar:
| Material |
Placas de acero del ángulo, placa de acero plana, pernos y nueces |
| Tipo de acero |
Acero estructural con poco carbono soldable |
| Grado de acero |
GB Q235, Q345, BS 4360, ASTM A36 etc. |
| Fuerza de producción |
Fy≥235MPa |
| Resistencia a la tensión |
Fu≥400MPa |
| Alargamiento |
el σ≥20% |
| Final superficial |
Galvanización de la inmersión caliente |
| Capa galvanizada |
T≥65μm |
| Altura |
los 20m al 100m, modificado para requisitos particulares a las peticiones |
| Diseño |
4 piernas autosuficientes o torre derecha libre del enrejado |
| Estructura |
1 a 5 plataformas, cada plataforma vienen con 4 a 6 soportes para montar las antenas o el número especificado de soportes para montar las antenas, las microondas, RRUs y otros dispositivos. |
| Modo de la fuente |
CKD (plumón golpeado completo), SKD (plumón Semi-golpeado), DKD (plumón golpeado directo) |
| Fijación/cerradura |
Pernos y nueces, placas de conexión |
| Configuración |
Fundaciones/pernos de anclaje, secciones de la torre, 1-5 plataformas (opcionales), consolas de montaje, escalera, sistema de seguridad de la anti-caída, pararrayos, placa de conexión a tierra etc. |
| Carga de viento |
0.35-1.0kN/sqm |
| Vida útil |
20-50 años |
| Garantía |
3 años |
| Usos |
Antenas de radio de GSM/3G/4G/5G/FM, microondas, estaciones de las telecomunicaciones. |
Poste/monopolar
La torre monopolar es una clase de torre que consista en un tronco o un polo anclado a la tierra. Según su corte transversal, la torre monopolar se divide adentro a dos tipos:
- el Cilcular-polo es una clase de monopolar teniendo un diámetro del corte transversal/el panel similar de la parte inferior a rematar.
- el Afilar-polo es una clase de monopolar teniendo un tamaño seccionado transversalmente variado del diámetro que cuando el diámetro usado está más para arriba sea más pequeño.
