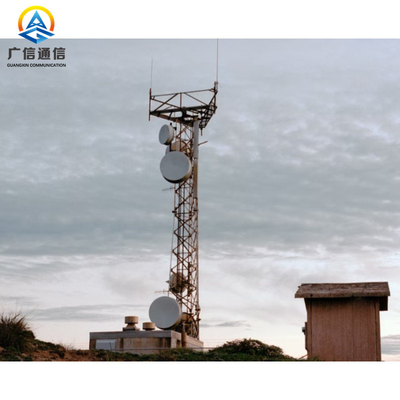

los 70m torre de acero autosuficiente de 4 piernas para el transmisor de radio de FM

  • 70m 4 Legs Self Supporting Steel Tower For Radio FM Transmitter
Lugar de origen Guangzhou
Nombre de la marca Guangxin
Certificación ISO9001
Número de modelo GX-5637G
Cantidad de orden mínima 1set
Precio USD1880-2100
Detalles de empaquetado Hojas del algodón o paquete del paño por el paquete
Tiempo de entrega 20-30days
Condiciones de pago Western Union, L/C, T/T
Capacidad de la fuente 300ton/month

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre del producto los 70m torre de acero autosuficiente de 4 piernas para el transmisor de radio de FM Material Acero Q355B (GB/T 1591)
Galvanización en baño caliente ISO 1461 2009, ASTM A123 Presión de viento del diseño ² de los 0.3-1.2KN/M
Velocidad del viento del diseño 30-50m/s, puede modificado para requisitos particulares como requisitos del comprador Estructura de acero Torre de acero del enrejado
Alambre del cable alambre que pone a tierra de cobre Diseño de polo Contra el terremoto del grado 8
Fuerza de la tensión (Mpa) 360~510 Puerto de envío Huangpu o Yantian/Shekou
Tipo de conexión Nueces y pernos Tipo de la torre Torre tubular del enrejado
Resaltar

Torre de acero autoportante de 4 patas

,

Torre de acero autoportante de 70 m

,

Torre de acero autoportante Q355B
Deja un mensaje
Descripción de producto

los 70m torre de acero autosuficiente de 4 piernas para el transmisor de radio de FM



La torre angular de las piernas de la telecomunicación 4 se diseña al establecimiento de una red móvil autosuficiente, a la comunicación inalámbrica, a las antenas de televisión, y a la difusión de radio.



Nuestras especificaciones de la torre de acero de 4 piernas:

El ✓ las alturas mas comunes manufacturadas está entre los 10m hasta el 100m pero puede extender más allá de eso dependiendo del requisito.
✓ Velocidad del viento del diseño: Entre 120 a 220 kilómetros por hora
✓ Límite de la desviación de la antena: Entre 0,5 a 2 grados
El diseño de acero estructural del ✓ se calcula que acuerda la mayoría del estándar internacional reciente (EIA, Eurocode, NV65, las BS)
✓ La especificación de materiales será:

• El acero de alta resistencia a la tracción está según EN10025. S355J0 o el acero equivalente está según EN10025. Grado 36 de S235JR (equivalente a 43B), de ASTM A36 o equivalente.
• Los pernos están según DIN931 y 931.
• Todos los componentes de la estructura son inmersión caliente galvanizada según EN ISO 1461.
• Los pernos de ancla están según el estruendo 976.



Base de la torre de la torre de acero de 4 piernas:

El ✓ se eleva estructura principal con los pernos de la torre.
Plantilla de Anchorage del ✓ con los pernos del ancladero.
Escalera vertical del ✓ con la ayuda vertical de la bandeja de cable.
Plataforma de trabajo derecha completa del ✓ en el top
Plataforma de reclinación del ✓ cada 15m

Accesorios opcionales:

Soportes de la antena del ✓
Jaula de la seguridad del ✓
Línea de vida del ✓ sistema
Puerta anti de la intrusión del ✓
El poner a tierra del ✓ y protección contra la luz
Luz de obstrucción del ✓
Margen de beneficio/pintura del ✓
Bandeja de cable horizontal del ✓



Especificación de la torre del enrejado de Guyed:






Material El acero tubular, pesca las placas con caña de acero, placa de acero plana
Tipo de acero Acero estructural con poco carbono soldable
Grado de acero GB Q235, Q345, BS 4360, ASTM A36 etc.
Fuerza de producción Fy≥235MPa
Resistencia a la tensión Fu≥400MPa
Alargamiento el σ≥20%
Final superficial Galvanización de la inmersión caliente
Capa galvanizada T≥65μm
Altura los 20m al 100m, modificado para requisitos particulares a las peticiones
Diseño 4 piernas autosuficientes o torre derecha libre del enrejado
Estructura 1 a 5 plataformas, cada plataforma vienen con 4 a 6 soportes para montar las antenas o el número especificado de soportes para montar las antenas, las microondas, RRUs y otros dispositivos.
Modo de la fuente CKD (plumón golpeado completo), SKD (plumón Semi-golpeado), DKD (plumón golpeado directo)
Fijación/cerradura Pernos y nueces, placas de conexión
Configuración Fundaciones/pernos de anclaje, secciones de la torre, 1-5 plataformas (opcionales), consolas de montaje, escalera, sistema de seguridad de la anti-caída, pararrayos, placa de conexión a tierra etc.
Carga de viento 0.35-1.0kN/sqm
Vida útil 20-50 años
Garantía 5 años
Usos Antenas de radio de GSM/3G/4G/5G/FM, microondas, estaciones de las telecomunicaciones.






FAQ:



1. ¿Es la estructura de la torre unitaria?
No, podemos diseñarlo y producir como petición del cliente.


2. ¿Fabricante o compañía comercial?
Somos fabricante y tenemos propia fábrica, y la damos la bienvenida para visitar nuestra fábrica.


3. ¿Plazo de expedición?
Generalmente, en el plazo de 20 días. Y producimos y enviamos el producto según la petición del comprador.


4. ¿Cuánto tiempo hace la vida de servicio para la torre de acero?
Podemos aseguramos la vida del servicio de más de 30 años.


5. ¿Para la asamblea, es muy complejo y hay un libro o una dirección de la asamblea?
Proveeremos del dibujo de asamblea el envío del cargo.
